Profesyonel Çakmak / Ahşap Çöp / Ahşap Tıraş Çubuk Döner Kurutucu
| Menşe yeri | ŞANDONG İLİ, ÇİN |
|---|---|
| Marka adı | SH |
| Sertifika | ISO9001 |
| Model numarası | Φ1.2×10, Φ1.2×15, Φ1.5×15, Φ1.8×18 vb. |
| Min sipariş miktarı | 1 set |
| Fiyat | US$6,100.00 - US$11,000.00/ set |
| Ambalaj bilgileri | Ahşap tıraş kurutma makinesinin konteyner yüklemesi |
| Teslim süresi | 20 gün içinde |
| Ödeme koşulları | T/T, Batı Birliği |
| Yetenek temini | 1000 takım/Yıl |
Contact me for free samples and coupons.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xÜrün ayrıntıları
| Ürün Adı | Ahşap tıraş kurutma makinesi | Uygulama | kuru odun talaşı |
|---|---|---|---|
| Üretim kapasitesi | 1000kg/saat | Boyut ((L*W*H) | 5,1X 1,5X 1,7M |
| Güç | 4kw | İç silindir boyutu | 1200x3600x4mm |
| Elektrikli ısıtma gücü | 60-80 kw | Odun/kömür yakmak | 40-50kg/saat |
| Yanan doğal gaz | 13m3/saat | Nem alma fanı | 170W |
| Garanti | 1 yıl | Satış Sonrası Hizmet Verilir | Çevrimiçi destek, Video teknik desteği, Ücretsiz yedek parça |
| Voltaj | Özel | ||
| Vurgulamak | Ahşap çöpleri rotary kurutma makinesi,Ahşap Tıraş Tırnak Döner Kurucu,Çöpçatan Ağacı Tıraş Kurutucu |
||
Ürün Açıklaması
Ahşap Fırçalar Kurucu, sıcak satılan ürünler Ahşap Tıraş Makinesi kurutma makinesi üretim hattı
Döner kurutma makinesi
- Kolay kullanım, düşük maliyetli, yüksek performanslı
- Teknik veriler:
| Model (m) | Hacim/m3 |
Kapasite (ton/saat) |
Besleme havanın maksimum sıcaklığı |
Ana motor kw |
Ağırlık Ton |
| Φ1.2×10 | 9.0 | Bir bir.5 | 700-800 | 7.5 | 9 |
| Φ1.2×15 | 11.3 | 1.5-2 | 700-800 | 7.5 | 11 |
| Φ1.5×15 | 21.2 | 2-3 | 700-800 | 15 | 18.5 |
| Φ1.8×18 | 30.5 | 3-4 | 700-800 | 18.5 | 21.5 |

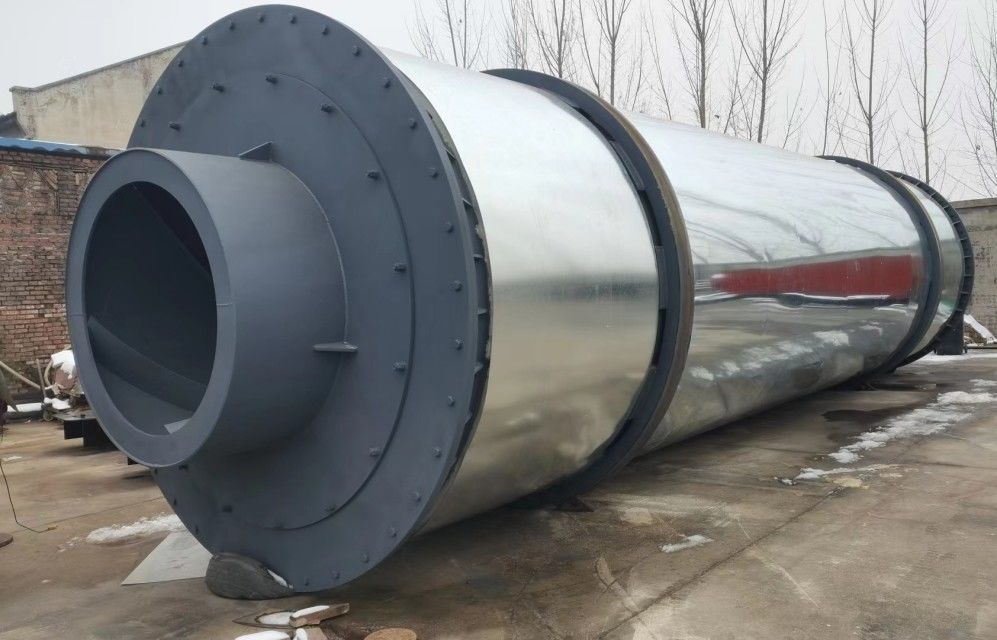

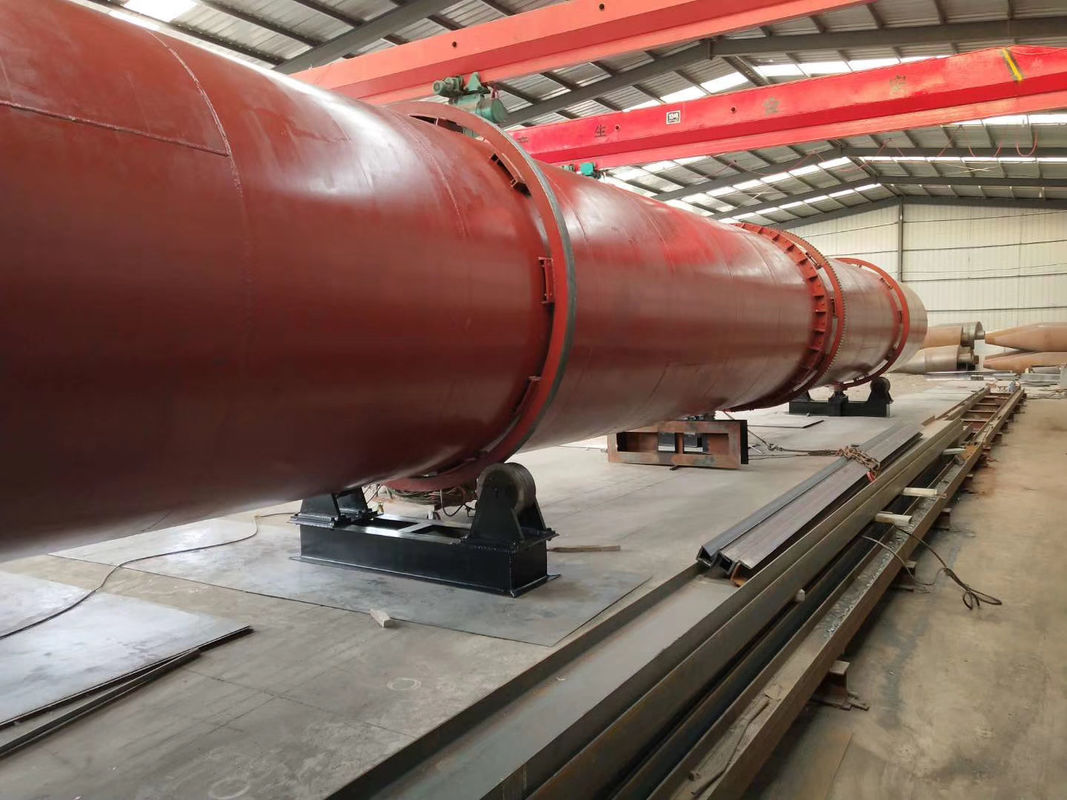

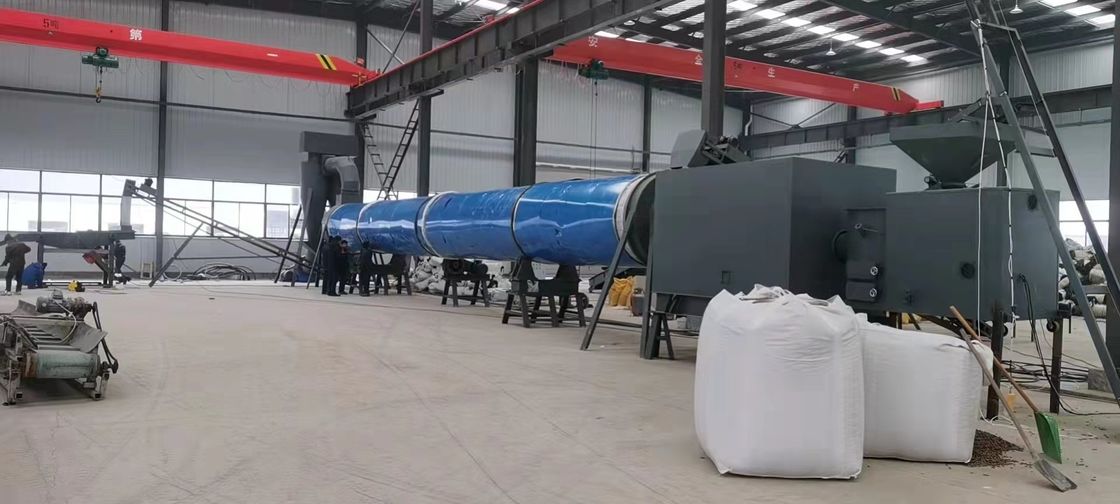

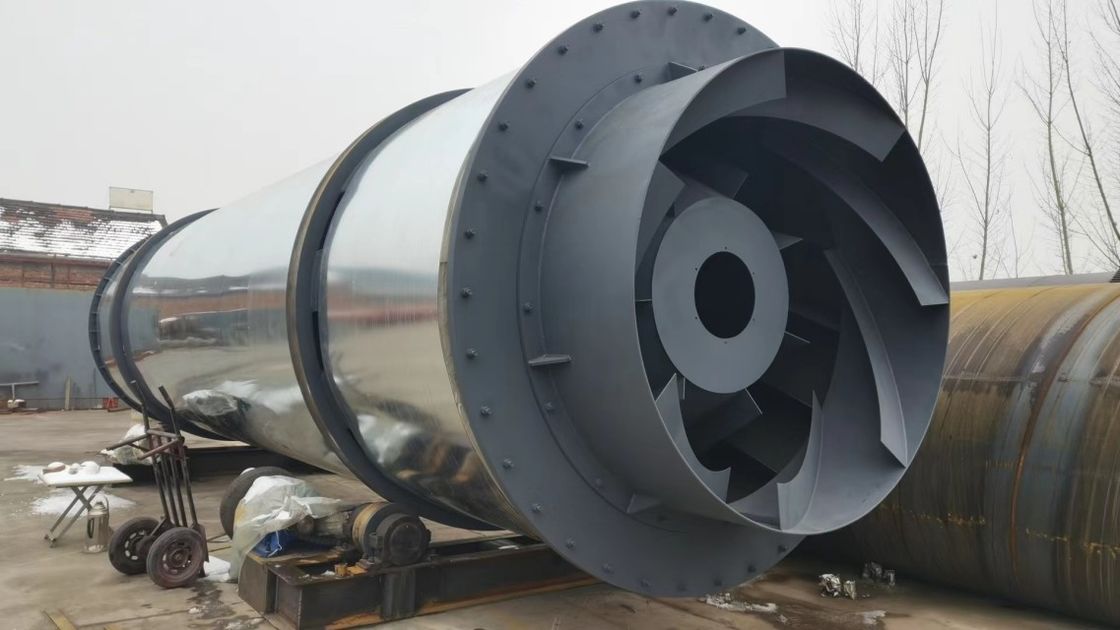

- Döner kurutma makinesinin resmi

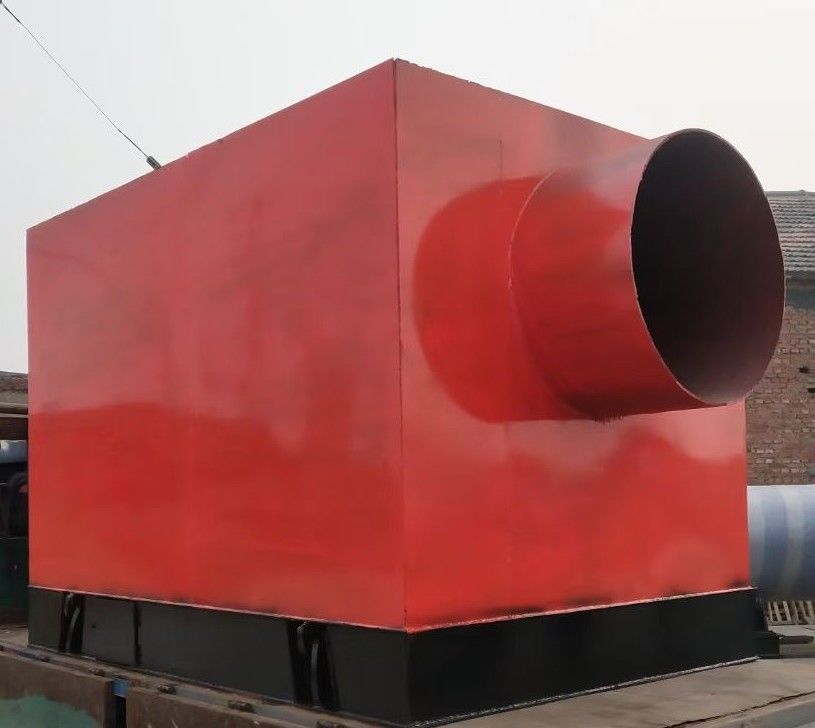

- Yakıcı görüntüsü - yakıtlar briket, odun/kömür, doğal gaz olabilir
Ahşap Çubukları Kurutucu
- Teknik veriler
| Model | HG500 | HG1000 |
| Kapasite | 500 kg/saat | 1000 kg/saat |
| Toplam boyut | 4200x1300x1500mm | 5100x1500x1700mm |
| İç silindir boyutu | 1000x2800x3mm | 1200x3600x4mm |
| Elektrikli motor | 3kw | 4kw |
| Düğme Kutusu | ZQ200 | ZQ250 |
| Elektrikli ısıtma gücü | 40-50KW | 60-80KW |
| Kömür / odun yakma | 20-30 kg/saat | 40-50 kg/saat |
| Doğal gaz yakma | 7.8m3/saat | 13m3/saat |
| Nemlendirici fan | 170W | 170W |
Ahşap traş makinesi
- Ahşap çubukları, dalları, dalları, ağaç parçalarını traş etmek için işleme sokar.
- Tahta tıraşının boyutunu ve kalınlığını ayarlayın.
- Plywood, mobilya veya kağıt fabrikası için malzemedir.
- Bazı kırılgan eşyaları taşıdığınızda zarar görmemek için doldurma olarak ekleyin.
- Tavuk veya hayvan yetiştirmede yuva tüyleri dolgu olarak kullanılır.
- Bioenerji ile ateşleme malzemesi.
- Teknik veriler:
| Model | SHBH500-2 | SHBH500-4 | SHBH500-6 |
| En fazla ahşap işleme uzunluğu | 800 mm | 1400MM | 1400MM |
| En fazla ahşap işleme genişliği | 500 mm | 500 mm | 500 mm |
| Çukur miktarı | 2 adet | 4 adet | 6 adet |
| Kılıç miktarı | 8 adet | 16 adet | 24 adet. |
| Hız (r/min) | 3500 | 3500 | 3500 |
| Kovanın uzunluğu (mm) | 800 | 1400 | 1400 |
| Toplam Güç (kw) | 10.5KW | 23.25KW | 30.75KW |
| Tıraş derinliği ((mm) | 0.2-1 | 0.2-1 | 0.2-1 |
| Üretim ((KG/Saat) | 500 | 1000 | 1500 |
| Pnömatik basın kapağı ile | |||
Döşeme Spiral Çubuklu Ahşap Tıraş Makinesi
İlgili Ürünler:
Ahşap çubukları balonlama makinesi/paketleme makinesi
- Teknik veriler:- Hayır.
| Model | SHDB-20 | SHDB-1 |
| Ana elektrikli motor | 22KW | 22KW |
| Hidrolik pompa | 25VQ25 | 25VQ25 |
| Hidrolik valf | LQ32 | LQ32 |
| Hidrolik yağ deposu | 140 ve 160 | 80&125&63 |
| Elektrik sistemi | PLC kontrolü | PLC kontrolü |
| Çalışma sistemi | El + otomatik | El + otomatik |
| Filtre | 400L/dakikada | 400L/dakikada |
| Soğutma sistemi | hava soğutması | hava soğutması |
| Isıtma sistemi | 3kw | 3kw |
| Yağ tankı | 500 litre | 260L |
| Balon boyutu | 40x60x20cm | 350*130*60mm |
| Balon ağırlığı | 15 ila 20 kg/çanta | 1 kg/çanta |
| Kapasite | Saatte 60-80 torba | Saatte 200 torba |
Ahşap Yün Makinesi
