| Kapasite 30cbm odun kurutma fırını Konfigürasyon Listesi | |||||
| Fırın (ZCM-30) | |||||
| HAYIR. | İsim | Açıklama: buharlı sıcak hava kazanı ısıtma | adet | ||

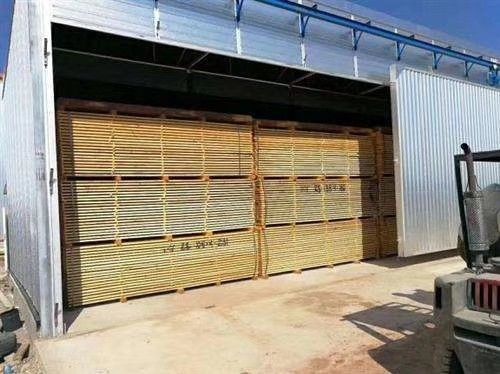

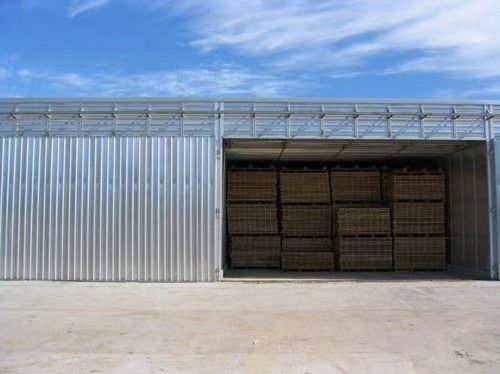

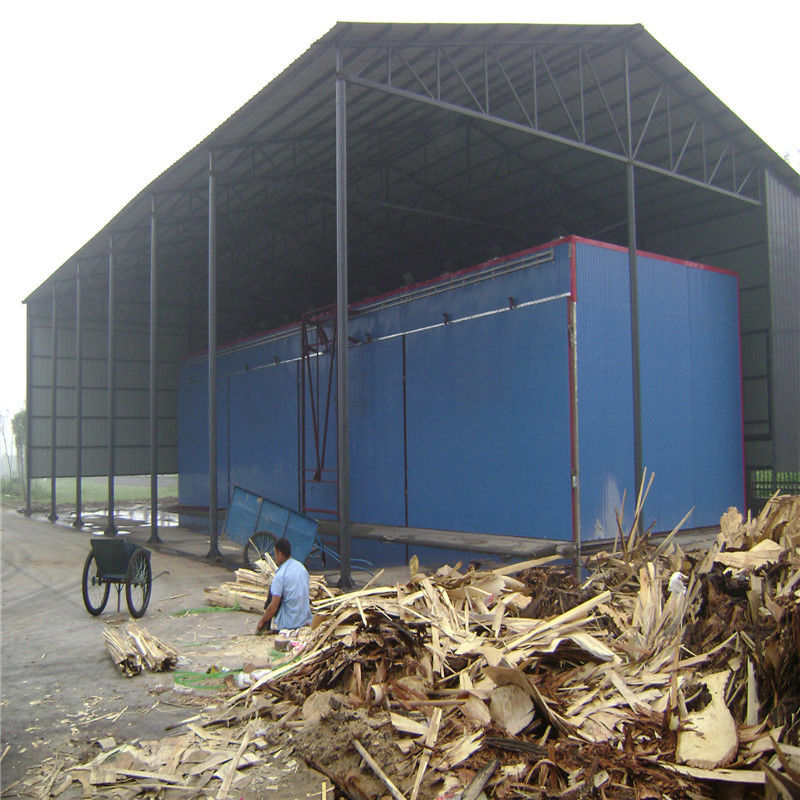

| 1 | Fırın |
Kurutma ürünleri: Çeşitli ahşabın kurutulmasının yanı sıra ahşabın sterilizasyonu, böcek ilacı ve ahşabın ısıl işlemi için uygundur.
Fırın İç Ölçüsü, L: 6500mm, G: 4500mm , Y: 4000mm
Fırın duvar malzemeleri: İç duvar, korozyon önleyici ve yüksek sıcaklık direnci için tamamen alüminyumdan yapılmıştır Dış duvar, renkli çelik levhadan ve orta yalıtım elyafı pamuk yalıtımından yapılmıştır.50 mm kalınlığında taş yünü yalıtımı
|
1 bilgisayar | ||
| Isı Kaynak Sistemi | |||||

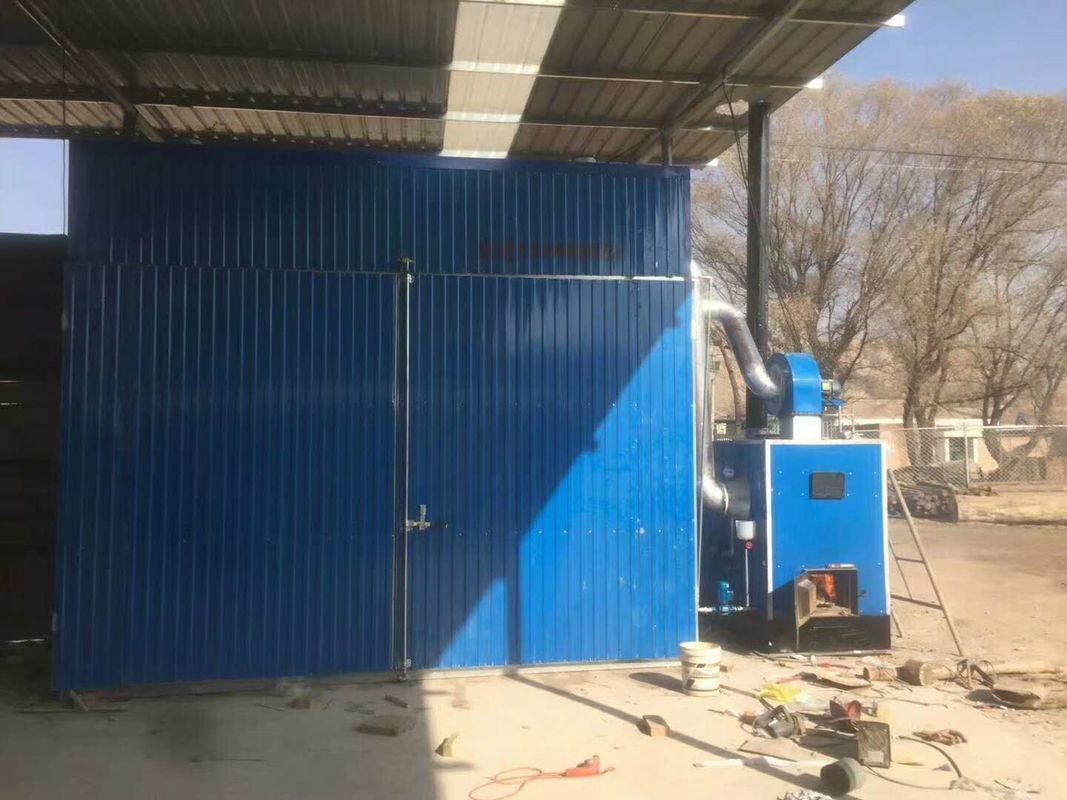

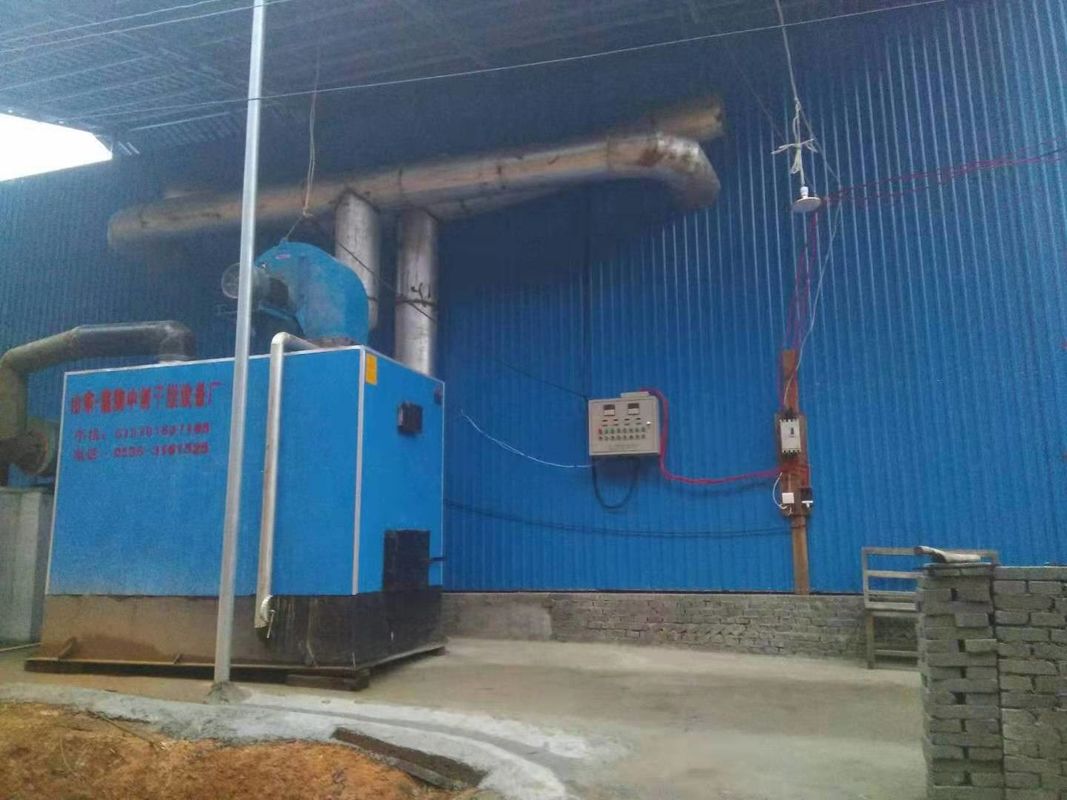

| 1 | Kazan |
300000 kcal buhar sıcak hava kazanı Malzemeler: Özel çelik levha ile kaynaklanmıştır.300000 kcal buharlı sıcak hava kazanı, odun kullanımı (zorlama tipi, kazanın hava çıkış sıcaklığı: 180°-200°, ana yakıt: odun, talaş, kömür vb. Kazan izolasyon malzemeleri: tam çelik kazan için özel çelik levha) |
1 takım | ||
| 2 | Buhar jeneratörü | malzemeler: özel çelik levha ile kaynaklanmış, kalınlık: 8 mm | 1 ünite | ||
| 3 | Baca | Malzemeler: Özel çelik levha ile kaynaklanmıştır.φ240mm, uzunluk :6700mm, her parça uzunluğu 3350mmx2 adet,Çap 280mm, duvar kalınlığı 2mm | 2 adet | ||
| 4 | Otomatik egzoz valfleri | Malzemeler: Özel dökme demir | 1 bilgisayar | ||
| 5 | Cam tüp | φ20mm, Uzunluk: 450mm | 2 adet | ||
| 6 | Su tankı | Kalınlık 8.0mm, kapasite: 200L.malzemeler: özel çelik levha ile kaynaklı | 1 ünite | ||
| 7 | Musluk | Malzemeler: çelik döküm tipi | 1 bilgisayar | ||
| 8 | Buhar vanaları | Malzemeler: çelik döküm tipi | 1 bilgisayar | ||
| 9 | Su kovası | Malzemeler: çelik levha tipi | 1 bilgisayar | ||
| Boru Sistemi | |||||
| 1 | Giriş borusu | Φ318mm.malzemeler: çelik levha ile tam kaynaklı | 1 ünite | ||
| 2 | Dönüş havası kanalı | Φ318mm.malzemeler: çelik levha ile tam kaynaklı | 1 ünite | ||
| 3 | Geri dönüşüm parçası | Φ318mm.malzemeler: çelik levha ile tam kaynaklı | 1 ünite | ||
| 4 | virajlar | Φ318mm.malzemeler: çelik levha ile tam kaynaklı | 4 adet | ||
| 5 | Hava çıkışı demir levha | Φ318mm.malzemeler: çelik levha ile tam kaynaklı | 1 ünite | ||
| 6 | Giriş borusu flanşı | Φ318mm.malzemeler: çelik levha ile tam kaynaklı | 1 ünite | ||
| 7 | Dönüş havası kanalı flanşı | Φ318mm.malzemeler: çelik levha ile tam kaynaklı | 1 ünite | ||
| 8 | Isı çıkış borusu | Φ318mm.malzemeler: çelik levha ile tam kaynaklı | 1 ünite | ||
| Hava üfleme Sistemi | |||||
| 1 | Yüksek sıcaklık ana üfleyici | güç: 4.00KW.Malzemeler: tam karbon çeliği, Salyangoz fanı | 1 takım | ||
|
2
|
Yüksek sıcaklık ve yüksek neme sahip eksenel akışlı üfleyici | güç:1.50KW, çap:850mm.malzemeler: tam alüminyum |
3 takım
|
||
| Kontrol sistemi | |||||
| 1 | Çıkış termometresi | Malzemeler: paslanmaz çelik , sıcaklık: 300C° | 1 bilgisayar | ||
| 2 | Termonükleer | paslanmaz çelik | 1 bilgisayar | ||
| 3 | termometre | Dijital gösterim | 1 bilgisayar | ||
| 4 | Kontrol Kabini | Tam otomatik kontrol.İç elektrikli parçalar Chint tarafından yapılmıştır | 1 takım | ||
| Egzoz nem sistemi | |||||
| 1 | Egzoz nem sistemi | Malzemeler: çelik levha ile tam kaynaklı, kalınlık 2 mm, φ240 mm | 1 ünite | ||
| 2 |
Çelik tel halat |
Malzemeler: yağ fitili | 1 ünite | ||
| 3 | mantar | Malzemeler: tam bakır | 1 ünite | ||
| 4 | Nem egzoz deliğinin toplayıcısı | Malzemeler: çelik tipi, kalınlık: 2mm | 1 ünite | ||
| 5 | Nem egzoz deliği destek çubuğu | Malzemeler: çelik tipi, kalınlık: 2mm | 1 ünite | ||
| 6 | Deflektör | Malzemeler: tam alüminyum | 1 ünite | ||
| 7 | ön cam | Malzemeler: tam alüminyum | 1 ünite | ||
| 8 | Deflektör iskeleti | Malzemeler: tam çelik | 1 ünite | ||
| 9 | Ön cam iskeleti | Malzemeler: tam çelik | 1 ünite | ||
| Tısı yalıtım kapısı | |||||
| 1 | ısı yalıtım kapısı |
İç duvar, korozyon önleyici ve yüksek sıcaklık direnci için tamamen alüminyumdan yapılmıştır Dış duvar, renkli çelik levhadan ve orta yalıtım elyafı pamuk yalıtımından yapılmıştır. |
1 ünite | ||
| 2 | kapı açacağı | Malzeme: tam çelik | 1 ünite | ||
| 3 | Kapı parçaları | Malzeme: tam çelik | 1 ünite | ||
| 4 | Kapı menteşesi | Malzeme: tam çelik | 1 ünite | ||
